IDE de Arduino

El IDE (Entorno integrado de desarrollo) de Arduino tiene diferentes secciones que iremos conociendo a medida que vayamos avanzando y lo utilizaremos para editar sketchs o bocetos, que son archivos que contienen las instrucciones específicas para Arduino, escritas en lenguaje PROCESSING.
El software ya está instalado en los equipos.

Encontraremos el acceso directo en el escritorio.



A medida que vayamos avanzando iremos conociendo todas las secciones del menú.

- El botón Abrir


- El botón que me permite verificar si mi código compila, es decir si puede traducir un código de programación a un codigo ejecutable por la máquina


- Y puedo crear un código nuevo.


DESARROLLEMOS NUESTRO PRIMER PROYECTO EN ARDUINO:

Lo primero que debemos hacer es conectar nuestro Arduino a la PC.
Pero antes siempre es recomendable tener la placa dentro de un "case" para aislarlo de la energía estática y no dañarlo.



1) Usando el cable, conectamos la punta cuadrada USB a la placa, y la punta USB convencional, a la computadora.
2) Abrimos Processing.
3) Comprobamos que nuestra placa esté bien conectada.


Los programas o sketch de Arduino se dividen en dos partes: setup y loop.




En el setup se inicializan todos los componentes que utilizaremos en el programa.



En electrónica, se denomina pin a la terminal o patilla de cada uno de los contactos metálicos de un conector o de un componente fabricado de un material conductor de la electricidad. Estos se utilizan para conectar componentes sin necesidad de soldar nada, de esta manera se logra transferir electricidad e información.

 Los terminales de Arduino, por defecto, están configurados como entradas, por lo tanto no es necesario definirlos en el caso de que vayan a trabajar como entradas (input).
Pero si deseamos setearlos como salida (OUTPUT) debemos setearlo.

pinMode(pin, mode)

Es la instrucción que se utiliza en la parte de configuración setup () y sirve para configurar el modo de trabajo de un pin pudiendo ser INPUT (entrada) u OUTPUT (salida).

Lo primero que haremos es setear el pin 13 como salida o output.
Ingresaremos entonces en nuestro programa:

pinMode(13, OUTPUT);

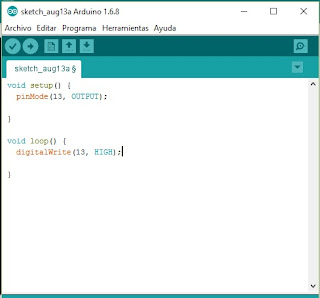

 Luego iremos a la función loop y le indicaremos con la función digitalWrite que lo vamos a prender un led, por eso usaremos el parámetro HIGH.

 digitalWrite(13, HIGH)


Luego le diremos que espere durante 1 segundo (1000 milisegundos)

delay(1000);


Voy a apagar ese mismo led con el parámetro LOW

digitalWrite(13, LOW)


Y luego que espere otro segundo (1000 milisegundos)

 delay(1000);

Finalmente compilamos para ver si nuestro código está correcto. Y nos va a solicitar que guardemos nuestro boceto.




Finalmente procederemos a cargar el código a la placa.


Y vamos a ver como el led parpadea!!!!
:-)
